ITT Cannon "D" Serise connectors are used in a veriarity of applications, The "D" is a prefix used for the entire serise and the A,B,C,D and E are used to identify the shell form factor. The number (9,15,25,37,50) is the number of contacts. Lastly the "P" or "S" denotes a plug (male pin) or socket (female pin).

DE9
Wiring Side

DE9P

DA15P

DE9S

DA15S

DE9 connectors is a 9 contact connector.

Standard Pin-outs

DA15
Wiring Side

DA15P

DA15P

DA15S

DA15S

DA15 Connector is a 15 contact connector.

More

DB25
Wiring Side

DB25P

DA15P

DB25S

DA15S

DB25 Connector is a 25 contact connector.

Standard Pin-outs

DC37
Wiring Side

DC37P

DA15P

DC37S

DA15S

DC37 Connector is a 37 contact connector.

More

DD50
Wiring Side

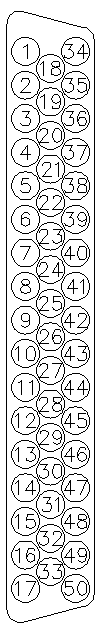

DD50P

DA15P

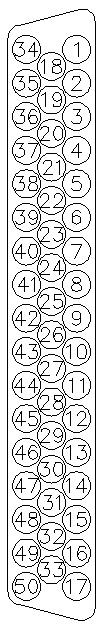

DD50S

DA15S

DD50 Connector is a 50 contact connector.

More
